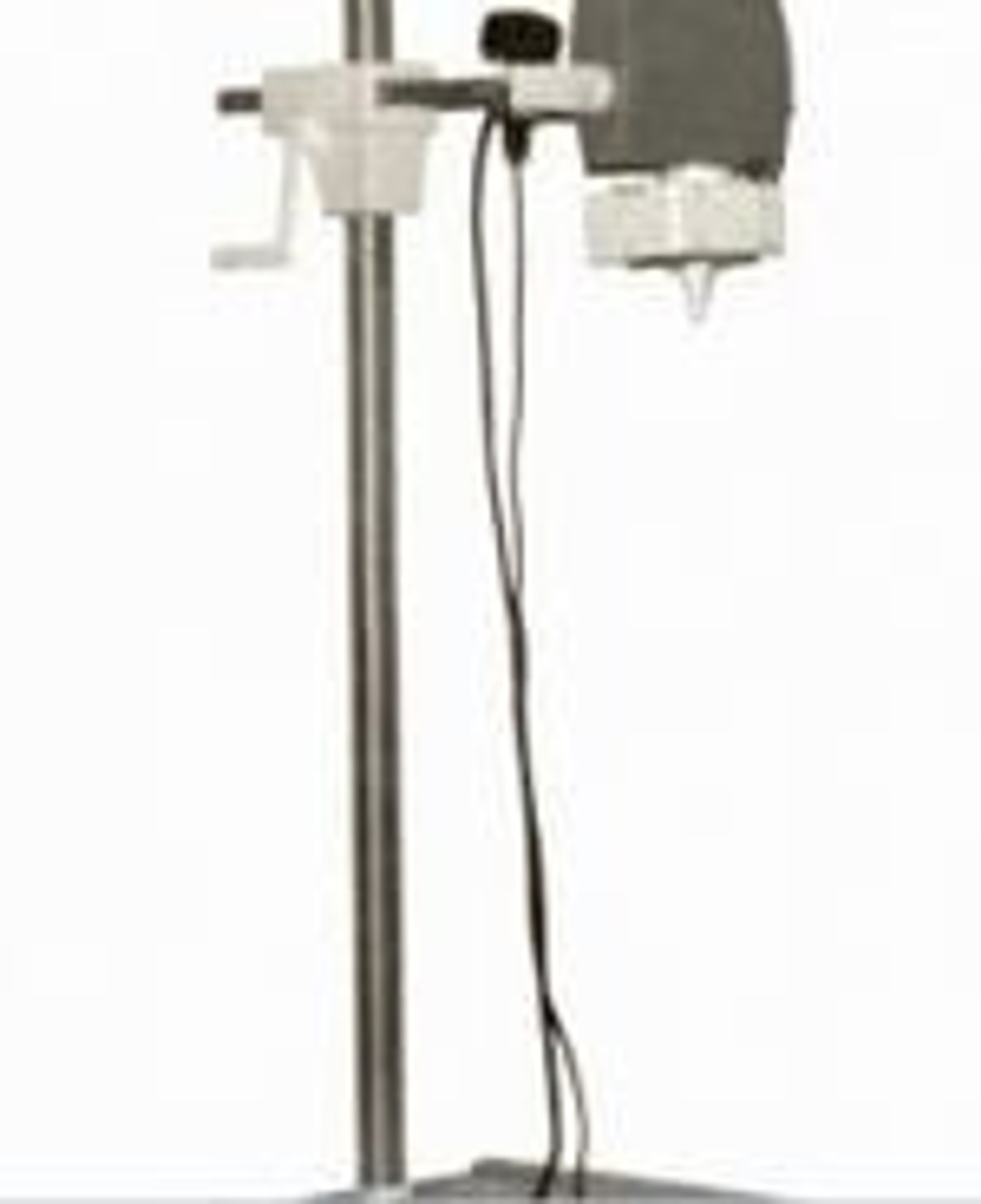

Рентгеновские диагностические аппараты (модели 9Л5 И 9Л5Ф) предназначены для проведения рентгенографии больных в условиях больничных палат, травмотологических пунктов и в различных нестационарных условиях. Аппарат 9Л5Ф имеет разборное основание и колонну. Аппарат может разбираться и укладываться в специальные футляры, предназначенные для их переноски и перевозки.
Основание и колонна аппарата 9Л5 неразборные. Аппарат не имеет укладочных ящиков и предназначен для использования его в качестве легкого палатного.
Аппарат состоит из штатива, моноблока и кнопки управления. Присоединение аппарата к сети, заземление и электрическое соединение частей друг с другом осуществляется с помощью кабелей, проводов и штепсельных разъемов. Аппарат 9Л5 снабжен регулируемой диафрагмой с прямоугольными полями облучения и световым центратором полей облучения.
Для съемки зубов прилагается специальный тубус-центратор, который вставляется в пазы на диафрагме.
Аппараты серии 9Л5, широко известны и хорошо зарекомендовали себя в медицинской практике.
Технические характеристики:
- Напряжение сети питания, В 220 ± 10
- Частота, Гц 50 ± 1
- Сопротивление сети, 0м, не более: 3,0
- Анодные напряжения , кВ 50,60,70,80,90
- Анодные токи , мА 25, 22, 19, 15, 10
- Уставки количества электричества, мКл (мА.с) 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60;100
- Максимальный потребляемый ток, А не более 20
- Масса аппарата с комплектом ЗИП , кг не более 42
