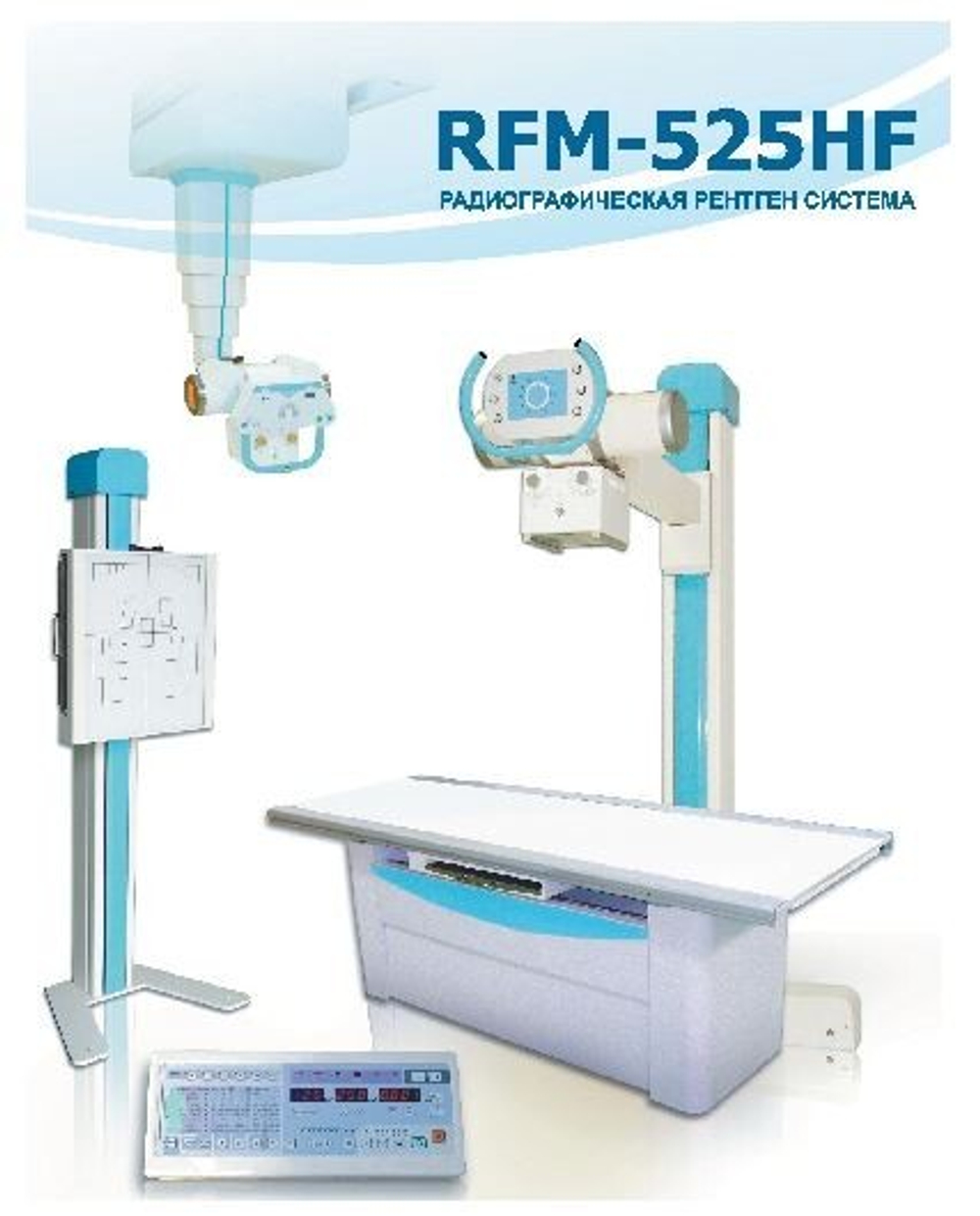

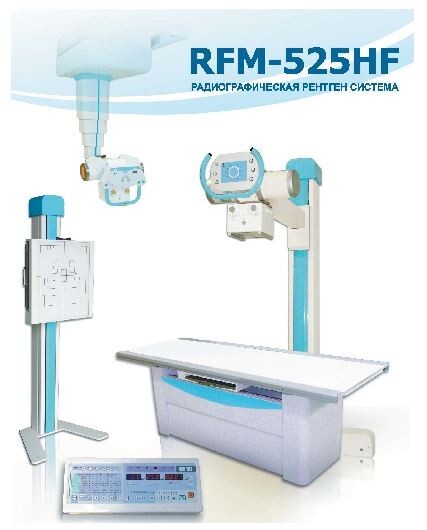

Комплекс рентгенографический RFM-525HF

Система RFM-525HF разработана в целях обеспечения удобства при проведении всех видов радиологических процедур, повышая при этом производительность, удобство оператора и пациента и обеспечивая безопасность. Потолочная система рентгеновской трубки с широким диапазоном движения позволяет выполнять снимки высокого качества, обеспечивает гибкость использования и облегчает доступ к пациенту. Данные характеристики идеально подходят для центров, нацеленных на высокую продуктивность и пропускную способность.

Области сканирования Радиографической рентгеновской системы

Снимок черепа

- Снимок черепа в прямой передней обзорной проекции

- Снимок черепа в прямой задней обзорной проекции

- Снимок черепа в боковой проекции

- Снимок черепа в проекции Тоуна для определения наличия медиального или латерального смещения мыщелка

- Снимки черепа в аксиальной проекции (снимки основания черепа)

Снимок скуловой кости

- Снимок скуловой кости в аксиальной проекции

- Снимок скуловой кости в прямой передней обзорной проекции

- Снимок скуловой кости в прямой задней обзорной проекции

Снимок носовой кости

- Снимок носовой кости в аксиальной проекции

- Снимок носовой кости в боковой проекции

Снимок придаточных пазух носа

- Рентген придаточных пазух носа в задней-передней проекции (носоподбородочная и подбородочная проекции)

- Снимок придаточных пазух носа в боковой проекции

Снимок височной кости

- Снимки височной кости в косой проекции (по Шюллеру)
- Снимки височной кости в осевой проекции (по Майеру)
- Снимки височной кости в поперечной проекции (по Стенверсу)
Снимок нижней челюсти

- Снимок нижней челюсти в косой проекции

- Снимок подбородочного отдела нижней челюсти
- Снимок височно-нижнечелюстного сустава

Снимок плечевого сустава

- Снимки плечевого сустава в прямой задней проекции

- Снимки плечевого сустава в боковой проекции

Снимок локтевого сустава

- Снимок локтевого сустава в прямой задней проекции
- Снимок локтевого сустава в боковой проекции
- Снимок локтевого сустава в аксиальной проекции

Снимок предплечья

- Снимок предплечья в прямой задней проекции
- Снимок предплечья в боковой проекции

Снимок запястья

- Снимок запястья в передней проекции

- Снимок запястья в боковой проекции

Снимок кисти

- Снимки кисти в прямой ладонной проекции

- Снимки кисти в боковой проекции
- Снимки кисти в косой ульнарной проекции

Снимок тазобедренного сустава

- Снимок тазобедренного сустава в боковой проекции (с отведением бедра)

- Снимок тазобедренного сустава в боковой проекции (без отведения бедра)

- Снимок тазобедренного сустава в прямой задней обзорной проекции

Снимок бедренной кости

- Снимок бедра в прямой задней проекции
- Снимок бедра в боковой проекции

Снимок пяточной кости

- Аксиальный вид пяточной кости

Снимок коленного сустава

- Снимки коленного сустава в прямой проекции
- Снимки коленного сустава в боковой проекции
Снимок ноги
- Снимок ноги в передней проекции

- Снимок ноги в задней проекции

- Снимок ноги в боковой проекции

Снимок голеностопного сустава

- Снимки голеностопного сустава в прямой задней проекции
- Снимок голеностопного сустава в боковой проекции
Снимок стопы

- Снимки стопы в прямой проекции
- Снимки стопы в боковой проекции
- Снимки стопы в косых проекциях
Снимок шейного отдела позвоночника

- Снимок шейного отдела позвоночника в прямой задней проекции
- Снимок шейного отдела позвоночника в боковой проекции
- Снимки шейного отдела позвоночника в косой проекции

-Снимок верхних шейных позвонков в прямой проекции через открытый рот

Снимок грудного отдела позвоночника

- Снимок грудного отдела позвоночника в прямой задней проекции (обзорный снимок)

- Снимок грудного отдела позвоночника в боковой проекции (обзорный снимок)

Снимок копчика

- Снимок копчика в прямой задней проекции
- Снимок крестца и копчика в боковой проекции
Снимок поясничного отдела позвоночника

- Снимок пояснично-крестцового отдела позвоночника в прямой задней проекции

- Снимок пояснично-крестцового отдела позвоночника в боковой проекции

- Снимок пояснично-крестцового отдела позвоночника в косой проекции

Снимок таза

- Снимок таза в прямой задней проекции

- Снимок крыла подвздошной кости в косой проекции

А также широкое применение в гинекологии для получения рентген снимков матки и труб.

Преимущества

• Полный доступ к пациенту

• Высокоскоростное приспособление для прицельной радиографии

• Мягкая и бесшумная работа

• Эргономичная и надежная панель управления

• Совместимость со всеми цифровыми индикаторными панелями

• Высокое качество изображения с очень низким фоном напряжения

• Возможность доукомплектовать переносным цифровым детектором

В деталях

Основной плавающий стол для радиографии

Благодаря нашей осцилляционной объединенной энергосистеме можно получать четкие изображения. Электромагнитный замок с постоянным магнитом обеспечивает легкость движений и безопасность использования.

Стол может поднимать до 200 кг. Используются кассеты с размером от 14″x17″ до 6 ½″ x 8 ½″ (кассеты доступны как в см, так и в дюймах в соответствии с МЭК, а также имеет толщину 15 мм или меньше).

Стол с 4 направлениями движения (стандарт)

Это передвижной стол (4 направления) для быстрого и легкого размещения пациента. Материал верхней поверхности стола – высокопрочный к динамической и ударной нагрузке меламин/акрил, разработан специально для работы в тяжелых условиях.

Мягкость движения верхней поверхности стола, электромагнитный замок для точного позиционирования и безопасности пациента также являются отличительными характеристиками стола.

Подъемный стол с 6 направлениями движения (опция)

Поперечное, продольное и вертикальное движение стола для целей общей радиографии. Регулируемая высота стола для облегчения переноса пациента с койки или тележки (нижнее положение 50 см, верхнее – 90 см) особенно хорошо подходит для пациентов, самостоятельное перемещение которых затруднено. Легкость размещения пациента благодаря регулируемой высоте плавающей верхней поверхности стола. Четкие и точные изображения при радиографии на большем расстоянии благодаря расширению радиографического диапазона. Электромагнитный замок для точного позиционирования и безопасности пациента.

Стойка рентгеновской трубки

Благодаря полностью сбалансированной системе и системе электромагнитных замков все движения установки являются плавными. Также благодаря этому можно легко установить систему в нужное положение. Ее определяют следующие технические характеристики:

Вертикальная стойка

Дает следующие преимущества:

• Передвижение в вертикальном направлении (100 см) позволяет легко осуществлять позиционирование

• Полностью сбалансированный держатель кассет обеспечивает плавность движений

• Отличное качество изображения благодаря обеспечению кратчайшего расстояния от передней панели до пленки

• Вставка кассеты справа или слева на усмотрение пользователя

• Простота смены сетки

Для установки кассеты необходим спейсер. Используются кассеты с размером от 14″x17″ до 6 ½″ x 8 ½″ (кассеты доступны как в см, так и в дюймах в соответствии с МЭК, а также имеет толщину 15 мм или меньше).

Стойка рентгеновской трубки (потолочная)

Это верхняя конвейерная система для поддержки рентгеновской трубки. Она разработана для использования радиографического стола и вспомогательного радиографического оборудования. Потолочная система – современная концепция в дизайне, характеризующаяся повышенной прочностью и уменьшающая общие габариты установки. Вертикальное перемещение обеспечивает соответствующую дистанцию до источника изображения в разных положениях пациента.

Усовершенствованная Цифровая Радиографическая Система (Upgrade Digital Radiography System)

UDR = Радиография + Цифровой детектор

Система RFM-525HF компании Medonica может быть полностью оцифрована с помощью Цифрового детектора компании Medonica.

Краткие технические рекомендации к помещению и электропитанию для установки

Рекомендуем ставить PSU для стабильной подачи электропитания в генератор аппарата.
