Рентгеновская трубка служит источником рентгеновского излучения, предназначена для рентген аппаратов, содержащих рентгеновские трубки.
Рентгеновские трубки применяют в рентгеновском структурном анализе, рентгенодиагностике, рентгенотерапии, рентгеновской микроскопии и микрорентгенографии.
- Focal spots 0.6-33 kW and 1.2-78 kW
- 150 kV nominal voltage
- 16º target angle
- 350 kHU anode heat storage.

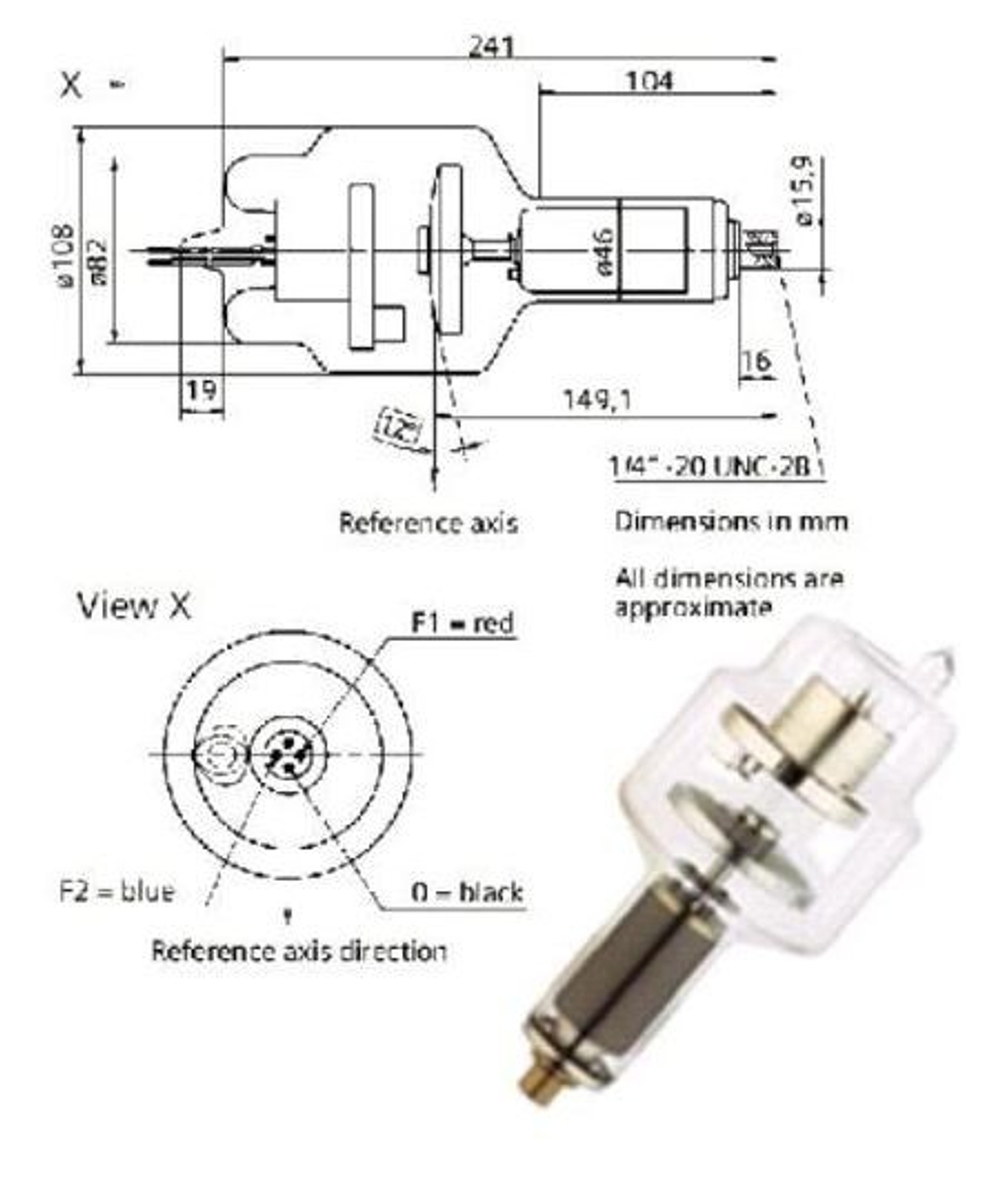

- Tube Insert Type: SV150/33/78R -T
- Part number: 70 36 440 V2172
- Application: Reload for Varian housing
- Nominal voltage, IEC 60 613: 150 kV
- Maximum voltage in fluoroscopy: 110 kV
- Nominal focal spot value, IEC 60 336: 0.6; 1.2
- Nominal power 60 Hz, IEC 60 613: 33 kW; 78 kW (180 Hz)
- Thermal anode reference power, 300 W: 22 kW 54 kW (60 Hz)
Filament heating: AC
max. current: 5.4 A; 5.5 A
max. voltage: ? 10 VAC ? 15 VAC
- Target angle, IEC 60 788: 12º
- Anode material: Rhenium-tungsten, molybdenum (RTM)
- Anode diameter: 74 mm (3")
- Anode heat storage capacity, IEC 60 613: 260,000 J =350,000 HU
- Maximum anode heat dissipation, IEC 60 613: 72,000 J/min = 97,200 HU/min
- Anode drive frequency during exposure:
150 / 180 Hz (50 / 60 Hz)
- Anode drive frequency during fluoroscopy: 25 Hz
- Inherent filtration, IEC 60 522: 1.0 mmAl / 80 kV
- Weight: ? 1.9 kg.
