Комплекс мониторный кардио-респираторной системы и гидратации тканей

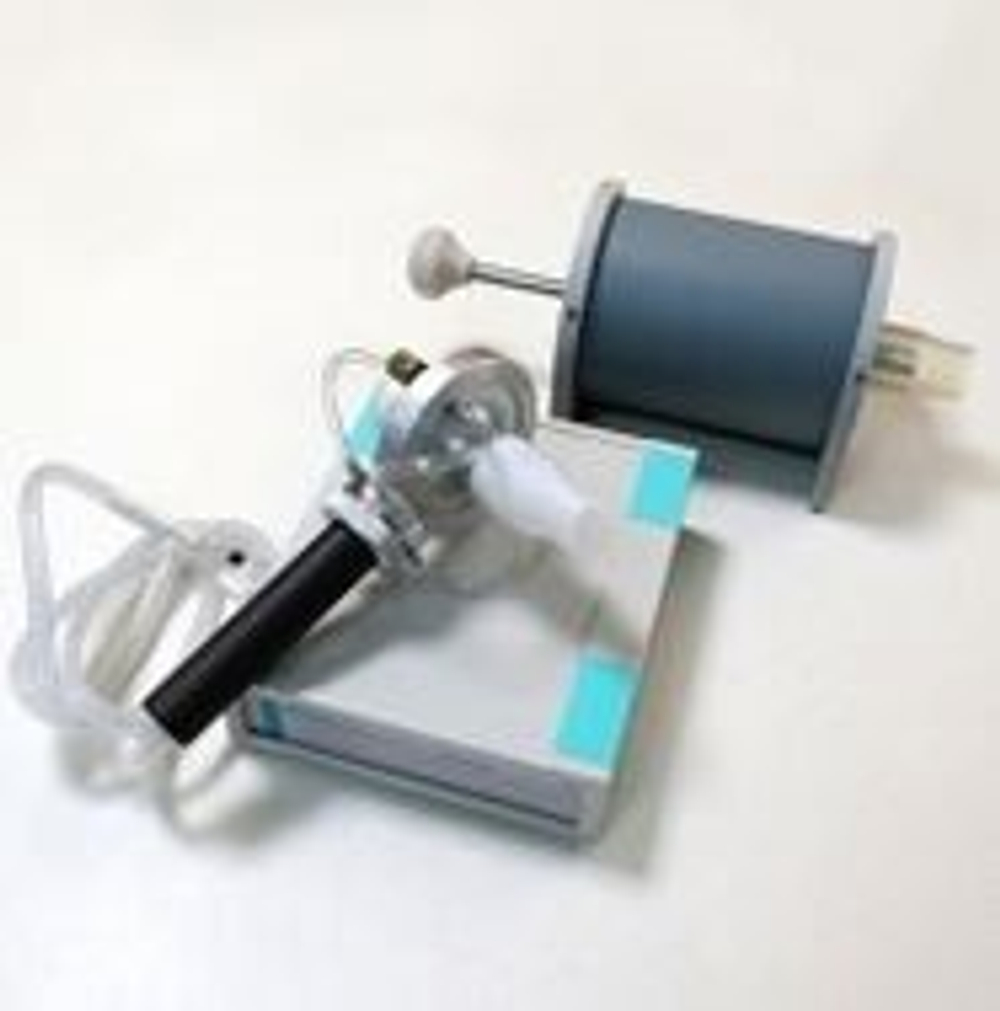

Комплекс состоит из блока монитора СПГ (спирографа), компьютера, принтера, программного обеспечения, трубки дыхательной, устройства нагнетания воздуха(калибратора). Связь комплекса с ПЭВМ осуществляется через USB порт. На лицевой панели блока спирографа находится индикатор включения прибора, а слева, на боковой стенке, штуцера для подключения трубки дыхательной. На задней панели блока расположен разъем для подключения кабеля USB. Трубка дыхательная состоит из корпуса с ручкой, двух конусов и диафрагмы. Устройство нагнетания воздуха представляет собой калибровочный шприц объемом 1 л, состоящий из корпуса, штока с поршнем, выходного патрубка. Работа с программой описана в руководстве по эксплуатации
Основные параметры спирографа Диамант-С .
- Диапазоны измерения объемной скорости воздуха от минус 15 л/с до минус 0,1 л/с и от плюс 0,1 л/с до плюс 15 л/с.
- Абсолютная погрешность измерения объемной скорости воздуха не более ± 0,05 л/с в диапазоне от +0,1 до ±1,5 л/с.
- Относительная погрешность измерения объемной скорости воздуха не более ± 3% в диапазоне свыше ±1.5 л/с до ±15 л/с.
- Сопротивление дыхательной трубки воздушному потоку, имеющему объемную скорость (10-12) л/с не более 50 Па х с х л -1
- Значение рабочего объема устройства нагнетания воздуха (калибратора) 1 ±0,015 л.
- Смена диафрагмы в трубке дыхательной не вызывает изменение измеренной величины объемной скорости воздуха более: ±0,02 л/с - в диапазоне скоростей от ±0,1 до ±1,5 л/с; ±1 % - в диапазоне скоростей от ±1,5 до ±15,0 л/с.
- Относительная погрешность измерения калибровочного объема не более ±5%.
Характеристики спирографа Диамант-С .
- Время установления рабочего режима комплекса не более 30 мин.
- Среднее время непрерывной работы комплекса не менее 8 ч.
- Средняя наработка на отказ не менее 4000 ч.
- Средний срок службы комплекса до списания, при средней интенсивности экс- плуатации 8 ч в сутки, не менее 5 лет. Критерий предельного состояния комплекса - превышение стоимости работ по восста- новлению работоспособности 50% его первоначальной стоимости.
- Наружные поверхности комплекса устойчивы к многократной дезинфекции химическим методом.
- Наконечники трубки дыхательной устойчивы к дезинфекции химическим методом.
- Диафрагма трубки дыхательной устойчива к дезинфекции химическим методом
- По электромагнитной совместимости (ЭМС) комплекс соответствует ГОСТ Р 50267.0.2 и ГОСТ Р 51318.22-99.
- Питание комплекса осуществляется напряжением +5 В по шинам USB компьютера.
- Мощность, потребляемая комплексом (включая компьютер) от сети переменного тока, не превышает 350 Вт, при этом потребляемый ток от одного USB порта не превышает 400 мА.
- Масса комплекса без ПЭВМ не более 5 кг.
- Габаритные размеры одного блока монитора не более 180x210x60 мм.
